Resaltar:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                Máquina de fabricación de tuberías en espiral OEM, Máquina para la fabricación de tubos espirales de formación de conductos, Máquina de formación de conductos en espiral OEM


Industrias aplicables:	Tiendas de materiales de construcción, plantas de fabricación, obras de construcción	Ubicación de la sala de exposición:	Turquía, Alemania
Inspección de salida por vídeo:	No está disponible	Informe de ensayo de la máquina:	No está disponible
Tipo de comercialización:	Nuevo producto 2020	Garantía de los componentes centrales:	1 año
Componentes básicos:	PLC, motor, rodamiento, caja de engranajes, motor, recipiente de presión, engranaje	Condición:	nuevo
El tipo:	Tubo que hace la máquina	Material de las tuberías:	El hierro
Aplicación:	Tubo de suministro de energía	Capacidad de producción:	0La velocidad de escape es de 0,6 m/min.
Válvulas:	380/220V	El poder:	500 kW
Dimensión:	Las dimensiones de las placas de ensamblaje son las siguientes:	Peso:	800000 kg
la garantía:	1 año	Puntos de venta clave:	Alta productividad
Servicio postventa prestado:	Ingenieros disponibles para el servicio de máquinas en el extranjero	Ancho de la bobina de acero:	700-1500 mm
Duración:	Entre 8 y 12,5 m	diámetro externo:	1000~2000m m
Identificación de la bobina de acero:	610 ~ 760 mm	Peso de carga máximo:	≤ 30000 kg
El grosor:	9.5 ~ 17.1 mm	Velocidad de la producción:	0La velocidad de escape es de 0,6 m/min.
Producción anual:	30,000-70,000 toneladas por año	Nombre:	Línea de producción de tuberías de soldadura en espiral máquina de fabricación de tuberías en espira

Industrias aplicables:	Tiendas de materiales de construcción, plantas de fabricación, obras de construcción
Ubicación de la sala de exposición:	Turquía, Alemania
Inspección de salida por vídeo:	No está disponible
Informe de ensayo de la máquina:	No está disponible
Tipo de comercialización:	Nuevo producto 2020
Garantía de los componentes centrales:	1 año
Componentes básicos:	PLC, motor, rodamiento, caja de engranajes, motor, recipiente de presión, engranaje
Condición:	nuevo
El tipo:	Tubo que hace la máquina
Material de las tuberías:	El hierro
Aplicación:	Tubo de suministro de energía
Capacidad de producción:	0La velocidad de escape es de 0,6 m/min.
Válvulas:	380/220V
El poder:	500 kW
Dimensión:	Las dimensiones de las placas de ensamblaje son las siguientes:
Peso:	800000 kg
la garantía:	1 año
Puntos de venta clave:	Alta productividad
Servicio postventa prestado:	Ingenieros disponibles para el servicio de máquinas en el extranjero
Ancho de la bobina de acero:	700-1500 mm
Duración:	Entre 8 y 12,5 m
diámetro externo:	1000~2000m m
Identificación de la bobina de acero:	610 ~ 760 mm
Peso de carga máximo:	≤ 30000 kg
El grosor:	9.5 ~ 17.1 mm
Velocidad de la producción:	0La velocidad de escape es de 0,6 m/min.
Producción anual:	30,000-70,000 toneladas por año
Nombre:	Línea de producción de tuberías de soldadura en espiral máquina de fabricación de tuberías en espira

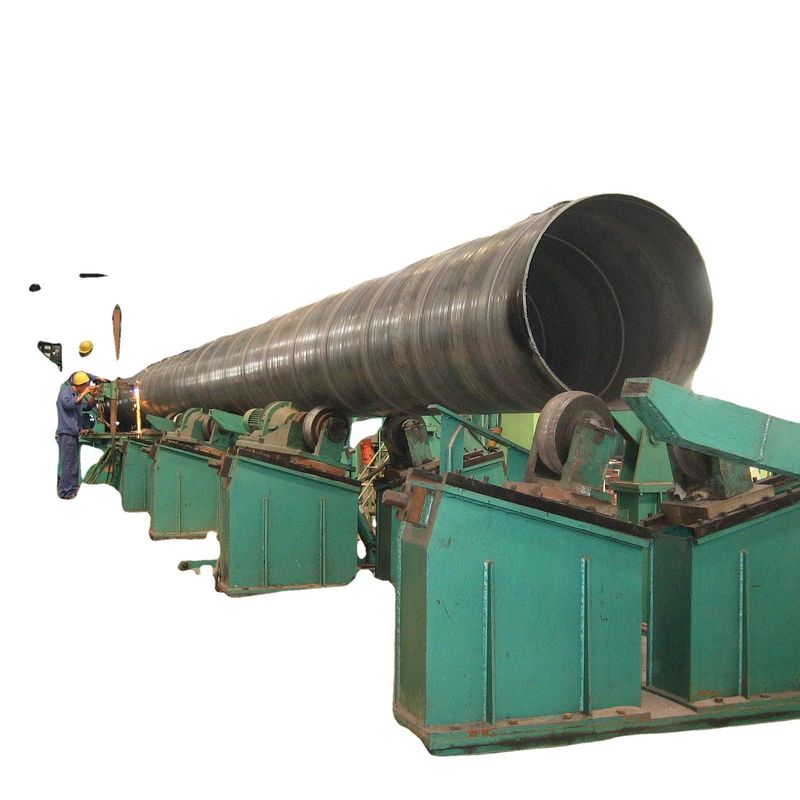

Fabricación de tubos en espiral

Descripción del producto

La unidad de tubo de soldadura espiral de tipo swing de atrás es abrir y nivelar la bobina de acero a través del equipo de la unidad, y luego enviarla a la máquina de formación a un cierto ángulo, lo que hace que la bobina de acero se vuelva a colocar en la máquina de soldadura.Usando el principio de las tres bobinasLa soldadura de espiral continua se realiza mediante una máquina de soldadura por arco sumergido. La soldadura de espiral continua se realiza mediante una máquina de soldadura por arco sumergido.La soldadura de la bobina de acero con botas niveladas y cortadas se lleva a cabo en el coche de soldadura de vuelo recíproco.Cuando se lleva a cabo la soldadura de la bobina de acero, el coche de soldadura volante mantiene la misma velocidad con la máquina principal, y la máquina principal no se detiene para la producción continua.Cuando se complete la soldadura de la culataEste tipo de modo de producción continua tiene las ventajas de una alta eficiencia de producción.Good product quality and few repair welded pipes (buena calidad del producto y pocas reparaciones de las tuberías soldadas)De acuerdo con los diferentes usos de los productos, la unidad de tubería de soldadura espiral de giro trasero se divide en: modelo estándar API, modelo estándar nacional.El modelo estándar API se utiliza principalmente para la producción de tuberías de transmisión de petróleo y gas natural (de larga distancia)Tiene requisitos muy altos para el material y la calidad de las tuberías de acero, así como para el equipo de la unidad y el equipo de inspección.El modelo estándar nacional se usa principalmente para tuberías de transmisión de gas natural a corta distancia y de entrega de agua.El material de acero y los requisitos de calidad también son altos, segundos solo a los estándares API.

El gráfico de flujo de línea completo

coil uncoiler→pinching&leveling→electric vertical roll→hydaulic cut head&tail →buttwelding→electric vertical roll→edge mill device→board surface cleaner→ manul vertical rol→ main feeding &delivery→pre-bending&guide board→forming→inside welding→outside welding→plasma cutting→pulling out→ finished product inspection→collecting

Parámetro principal

1 Datos de materiales en bruto
Dia exterior de la bobina	F1000 por 2 milímetros
En el interior.	Φ610 × 760 mm
Ancho	700 toneladas 1500 mm podemos diseñar después de toda la confirmación
El grosor	9.5 tonelada 17.1 mm
El material	Q235 Q345 X42-X65 acero normal de carbono y acero de baja aleación Q235 Q345 X42-X65
Creciente	No más de 10/10000 mm
Turriform	En el caso de las
Peso máximo	30 toneladas
2 Datos finales de las tuberías de acero
Pipe dia exterior	Φ24inch ((610mm) ↓48inch ((1219mm) mm
espesor de la pared	9.5 tonelada 17.1 mm
Duración	12 metros
Ángulo de swing en espiral	45 grados 78o
3 Datos del molino de espirales
Modo o tipo de datos A. Modo de unidad: swing frontal, posicionamiento central B.Forming way: tres roll bending, cuatro filas de control exterior para el tamaño del roll
Saldado	Doble lado sub-merged arc automáticamente de soldadura
Soldador interior	Solución de soldadura de un solo cable DC-1500
Soldador exterior	Doble alambre de acero acondicionado 1500 + ac acondicionado 1200
Velocidad de soldadura	0.8 toneladas 2,2 m/min
Velocidad de alimentación	0.6 toneladas 2.5 m/min
Producción anual	20Se trata de una planta de cultivo de hierbas.
Fuente de aire presionado	0.4 ∼0.6Mpa
Plant area ((can be advanced by ours)) (Puede ser avanzado por nuestro)	See the advance layout by ours, all the final sizes and layout should be confirmed after measure and base on your prent plant sizes Ver el avance del diseño por nosotros, todos los tamaños y el diseño finales deben ser confirmados después de la medida y basarse en los tamaños de la planta que usted ha preparado y fluye gratis.
Energía eléctrica	Ac380V 50 Hz
Potencia de control	Ac 220 V 50 Hz
Total electricidad del molino	El aluminio 500 kW

Exposición de fábrica

Ventaja del producto

1.Forming machine automatic adjustment system: This mill adopts the database + computer automatic control technology to adjust the machine when it changes the specification. Esta máquina adopta la tecnología de control automático de base de datos y computadora para ajustar la máquina cuando cambia la especificación.Este molino necesita ajustar el ángulo del eje delantero, el Ángulo del rodillo de los seis componentes de la máquina de formación, la posición de los seis conjuntos de rodillos de la máquina de formación y el ángulo del rodillo de la almohadilla de soldadura cuando se cambian las especificaciones.En el pasado, el trabajo de ajuste del molino fue completado por trabajadores de ajuste experimentados, basándose básicamente en la experiencia de los trabajadores de ajuste.que es fácil de causar un solo ajuste no está en su lugarEl trabajo de ajuste es grande, muy engorroso.This set of front axle and molding machine need to adjust the Angle and position precisely controlled by the encoder Este conjunto de eje delantero y máquina de moldeo necesitan ajustar el ángulo y la posición precisamente controlados por el codificador, y para avanzar de acuerdo con la teoría de datos, el establecimiento de una base de datos completa, en la producción de algunas especificaciones del tubo de acero,Just on the computer tablet parameters such as width (sólo en el ordenador)Esto reduce la necesidad de ajuste, la dependencia de los ajustadores experimentados y la tubería de desecho. 2.B.Uncoiler automatic centering function:There is the centering button on the operation stand of uncoiler. Cuando el botón está activado, el centro de la máquina se vuelve a encender.las cabezas de doble cono centralizarán automáticamente la línea central del molinoEntonces, el centro de la bobina es consistente con el centro del molino. No es necesario ajustar con los rodillos verticales.
